三、電纜支架、橋架、豎井的配制與安裝
1.電纜支架、橋架的規格、支吊跨距、防腐類型應符合設計要求，電纜支架加工應平直、無扭曲。
2.電纜支架、橋架的安裝應牢固，不應有明顯變形。
3.電纜支架、橋架層間允許最小距離應符合設計要求，當設計無要求時，應符合下表的規定，但層間凈距不應小于2倍電纜外徑加10mm，35kV及以上高壓電纜不應小于2倍電纜外徑加50mm。

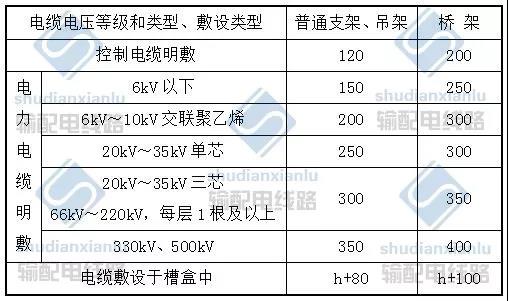

表一 電纜支架的層間允許最小距離值
注：h表示槽盒外殼高度。
4.電纜托架、支吊架固定方式應符合設計要求，并應符合下列規定：

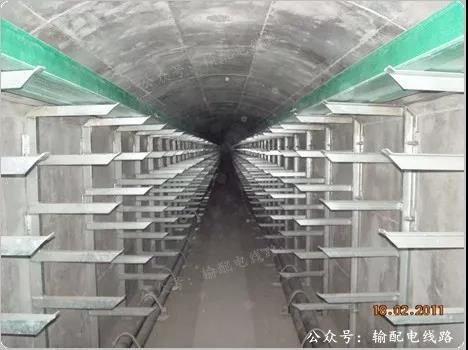

（1）水平安裝的電纜支架，各支架的同層橫檔應在同一水平面上，偏差不應大于5mm。

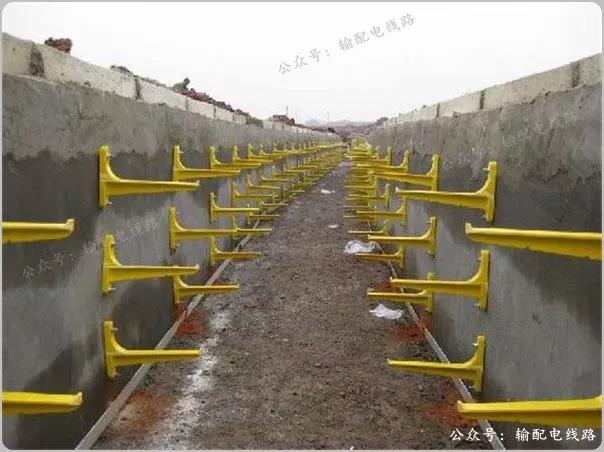

（2）電纜溝內或建筑物上安裝的電纜支架，應有與電纜溝或建筑物相同的坡度。
（3）托架、支吊架沿橋架走向偏差不應大于10mm。
（4）當設計無要求時，電纜支架最上層和最下層至溝頂、樓板或溝底、地面的距離不小于下表的規定。

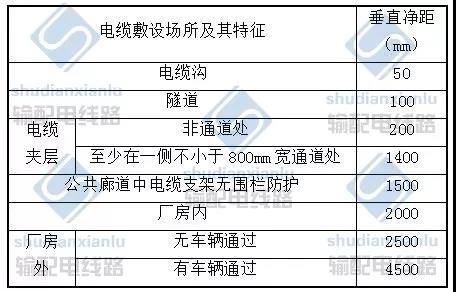

表二 電纜支架最上層及最下層至溝頂、樓板或溝底、地面的距離
5.鋼結構豎井的組裝，應符合下列規定：
（1）垂直偏差不應大于其長度的0.2%，支架橫撐的水平誤差不應大于其寬度的0.2%，對角線的偏差不應大于其對角線長度的0.5%。
（2）豎井全長電氣導通性應良好，全長應不少于2點與接地網可靠連接，全長大于30m時，應每隔20m～30m增設明顯接地點。
（3）豎井防墜落裝置應符合設計要求。
6.電纜橋架連接板的螺栓應緊固，螺母應位于電纜橋架的外側。鋁合金橋架在鋼制支吊架上固定時，應有防電化腐蝕的措施。
7.當直線段鋼制電纜橋架超過30m、鋁合金或玻璃鋼制電纜橋架超過15m，以及電纜橋架跨越建筑物伸縮縫處，應設置伸縮裝置。

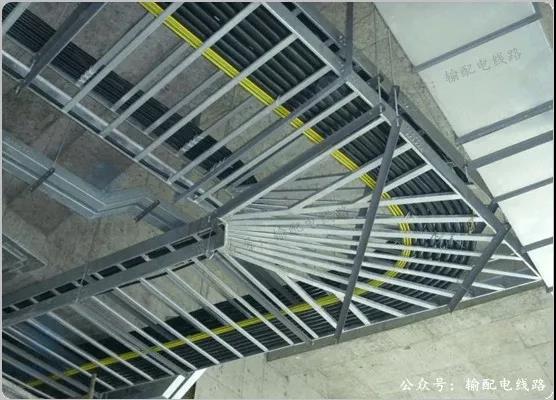

8.電纜橋架的轉彎半徑，不應小于橋架上電纜最小允許彎曲半徑的最大者。
9.金屬電纜支架、橋架和金屬豎井全長均應可靠接地。
